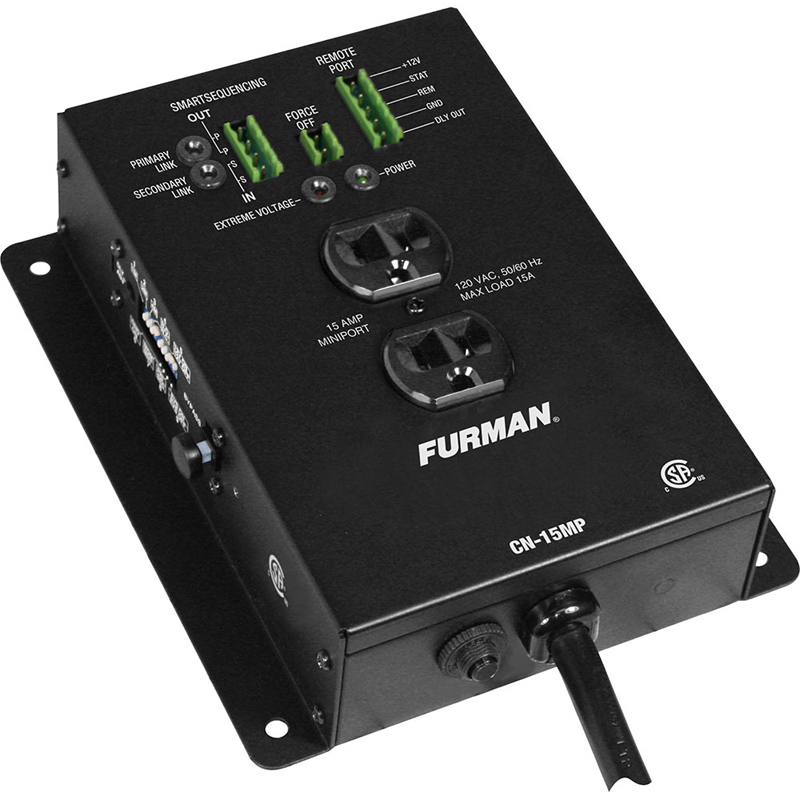

FURMAN CN-15MP

スマート・シーケンス対応 Furman CN-1800S用拡張ユニット

　本機はファーマンのパワー・シーケンサーCN-1800S等、コントラクター・シリーズの拡張ミニ・ポートです。機材用ラックから離れた所に設置でき、様々な場面や用途で使用できます。またCN-1800Sとデイジー・チェーン接続することでフル・コントロールが可能です。

　DIPスイッチとコントロール・ツマミにより、シーケンス時間のカスタマイズや12Vオン/オフ設定他が変更可能です。DIPスイッチ部には保護用のカバーがあるので、不意な設定の変更を防ぐことが出来ます。

　遠隔地点からのリモート操作には、Furman RS-1の様なアナログのリモート・コントロール・パネルや、CN-1800Sとのデジタル・リンクが利用できます。

　火災警報と連動したオート・シャットダウンも可能です。

特長

・親機となるパワー・シーケンサーに繋ぐことで、機材用ラックから離れた場所でも電源コントロールが可能。

・遠隔地点からのリモート操作は、Furman RS-1の様なアナログのリモート・コントロール・パネルや、CN-1800Sとのデジタル・リンクで可能。

・スマート・シーケンス技術により、複数のユニットをデイジー・チェーン接続し、300m離れたユニット間でも双方向にシーケンスのオン/オフができるので、複雑なシステムを構築可能。

・リモート端子は、コントラクター・シリーズではないファーマンの旧モデルや、他社のパワー・シーケンサーにも対応します。

・DIPスイッチとコントロール・ツマミにより、シーケンス時間のカスタマイズや12Vオン/オフ設定他が変更可能。

・EVS(Extreme Voltage Shutdown)機能により、77V以下または145V以上の電圧が継続する場合には電源を遮断します。EVS機能はオン/オフが可能です。

・保護カバーで部外者によるDIPスイッチの変更から保護します。

・火災警報と連動したオート・シャットダウン機能

・CSA規格

仕様

最大許容電流:15アンペア、100 VAC (熱動式サーキット・ブレーカー)

電源コード:3×14 AWG、3メートル、黒、固定、NEMA 5-15Pプラグ

コンセント:

　2口、NEMA 5-15R

　サージ｜低/過電圧プロテクション

　低電圧プロテクション:EVS、77VAC+/-3VAC

　過電圧プロテクション:EVS、145VAC+/-5VAC

　EVSプロテクション 有効｜無効モード:DIP 9でオン/オフ設定可能

作動温度範囲:

　摂氏5度〜40℃

　湿度範囲:90% rH以下

ユーザー・インターフェイス:

　サーキットブレーカー:底パネル、押しボタン

　フロントパネルLEDインジケーター:プライマリ・リンク、セカンダリ・リンク、パワー、エクストリーム・ボルテージ

　サイドパネルDIPスイッチ:セキュリティーカバー内にあります。1分ディレイ、2分ディレイ、4分ディレイ、強制終了NO/NC、12VモードON/OFF、GNDモードON、モメンタリ/メインテインド、プライマリ/セカンダリ、EVS ON/OFF

　TRIM:サイドパネル、セキュリティーカバー内にあります。シーケンス・タイム微調整

コントロール/ステイタス/トリガー入出力(フロント・パネル):

　スマート・シーケンス:フェニックスタイプ4ピン端子、スクリュー・ターミナル付き、プライマリ＆セカンダリ・リンク(カレントループ – 300m最大)

　リモート・ターミナル:フェニックス5ピン端子、スクリュー・ターミナル付き、+12V、STAT、REM、GND、DLY OUT(クラス2ワイヤリング)、+5〜30VDC入力、12VDC(12mA)出力

　強制終了:フェニックスタイプ 2ピン端子、スクリュー・ターミナル付き、(クラス2ワイヤリング)

消費電力(無負荷):10ワット

安全基準:NRTL-C CSA/NRTL準拠
