RME Digiface Dante

MADIとDanteをつなぐコンパクト・オーディオ・インターフェイス

　Digiface Danteは、さまざまな現場で広く採用されているオーディオ・ネットワーク規格「Dante」に対応したUSBオーディオ・インターフェイスです。

　コンピューターとはUSB 3.0で接続し、低レイテンシーと高い安定性を維持したまま、最大256チャンネルのオーディオ信号を直感的に扱うことができます。

　また、多くのRME製品で採用されているMADI入出力(ワード・クロック入出力と兼用)を備えており、TotalMix FXおよびDante Controllerを使用することで、MADI(※)とDante間の信号を柔軟にミキシング/ルーティング可能です。これにより、Dante-MADIコンバーターとしても使用できます。

　コンピューターとの接続にはUSB 3.0を使用。オーディオ・インターフェイス市場で高い評価を得ているRMEのドライバー技術により、低レイテンシーと高い安定性を維持したまま、最大256チャンネルものオーディオ信号を直感的に扱うことが可能です。

　また、その小さな筐体には高品質なヘッドフォン出力を備え、ヘッドフォンによるモニタリングはもちろん、ステレオのライン出力として使用することもできます。

　強力なデジタル・リアルタイム・ミキサー「TotalMix FX」と、リモート・コントロール・ソフトウェア「TotalMix Remote」により、離れた場所からでもミキシングやルーティングの変更を行うことができます。

　さらに、コンピューターを接続しないスタンドアローン・モードにも対応。スタンドアローン動作時には、64チャンネルのDante/MADIコンバーターとして機能します。あらかじめ設定しておくことで、任意のミックスをヘッドフォンでモニタリングすることも可能です。

　Danteネットワーク接続用のイーサネット・ポートを4系統搭載し、リダンダント・モードでは冗長性を確保した2系統構成として、スイッチド・モードでは4系統のポートとして柔軟に運用できます。

　また、RME独自のMADI伝送技術により、MADI機器との接続時にはMADI信号に含まれるクロックを自動的に認識するため、別途ワードクロックを接続する必要はありません。

※MADIコアキシャル入出力端子は、ワードクロック入出力端子と切り替えて使用します。

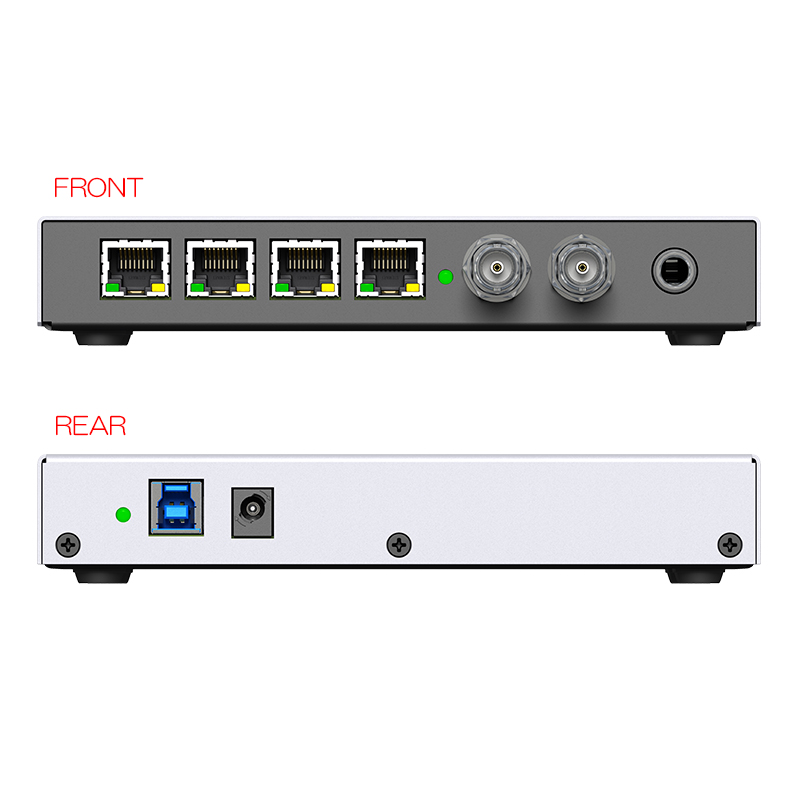

入出力

・ヘッドフォン出力×1

・ワード・クロック入出力 または MADIコアキシャル入出力 × 1

・ギガビット・イーサーネット(802.3互換)× 4

・USB 3.0端子

主な機能

・すべての設定をリアルタイムに変更可能

・バッファー・サイズ/レイテンシー設定:32〜8192サンプルから選択可能

・64チャンネルDante(AES67)、64チャンネルMADI

・DanteおよびMADIそれぞれで32チャンネル 96 kHz /24bit同時録音・再生

・DanteおよびMADIで16チャンネル 192 kHz /24bit同時録音・再生

・クロック・モード:スレーブ、マスター

・クロック・ソース:Internal、MADI、Dante

・4 × Gigabitイーサーネット・ポート(100 Mbit/s互換)

・TotalMix:レイテンシーの無いサブミックスと完璧なASIOダイレクト・モニタリング

・TotalMix:内部処理46ビットの4096チャンネル・ミキサー

・サブミックス出力も可能な独立アナログ/ライン・ヘッドフォン出力

・DIGICheck DSP:ハードウェア・ベースのレベル・メーター、Peak/RMS計測

・Dante – MADI間の相互変換に対応したスタンドアローン・モード

・USBエラー解析(Settingsダイアログに表示)

技術仕様

ギガビット・イーサネット・ポート

RJ45
100Mbit/s、1Gbit/s

標準ポートLED:接続(黄)、データ伝送(緑)

ストレートおよびクロスオーバー・ケーブル対応(Auto MDI-X)
ネットワーク経由のリモート・コントロール(TotalMix Remote)

MADI入力

コアキシャル(BNC)75オーム、AES10-1991準拠
高感度の入力段(＜0.2Vpp)
56/64チャンネルモード、96K フレーム対応

標準:最大64チャンネル24bit 48kHz

S/MUX:32チャンネル 24bit 96kHz

S/MUX4:16チャンネル 24bit 192kHz

同期帯域:25kHz〜54kHz

MADI出力

コアキシャル(BNC)75オーム、AES10-1991準拠
出力電圧 400mVpp

ケーブル長:最大50m

56/64チャンネルモード、96K フレーム対応

標準:最大64チャンネル 24bit 48kHz

S/MUX:最大32チャンネル 24bit 96kHz

S/MUX4:最大16チャンネル 24bit 192kHz

ワード・クロック入力

BNC、終端無し(10kΩ)
75オーム内部終端切り替え機能
ダブル/クアッド・スピード自動検出/シングル・スピード変換

ワード・クロック出力

BNC

最大レベル:5 Vss

75オーム・ターミネーション・レベル:4.0 Vss

内部インピーダンス:10Ω

アナログPhones出力129/130

ダイナミック・レンジ(DR):110dB RMS unweighted、113dBA

周波数特性@44.1kHz、-0.5dB:0Hz〜20.8kHz

周波数特性@96kHz、-0.5dB:0Hz〜45kHz

周波数特性@192kHz、-1dB:0Hz〜89kHz

THD @-1dBFS:-96dB、0.0016%

THD+N @-1dBFS:-95dB、0.0017%

チャンネル分離:＞100dB

出力:6.3mm TRS端子、アンバランス

出力インピーダンス:2Ω

出力レベル(0dBFS、1kΩ負荷):+9.5dBu

最大電力 @0.1% THD:50mW

デジタル

クロック:Internal、Dante、WordClock、MADI

対応サンプリング・レート:44.1kHz〜192kHz

同梱物:ACアダプター/電源ケーブル、USB 3.0 ケーブル、Digiface Dante 日本語ユーザーガイド
