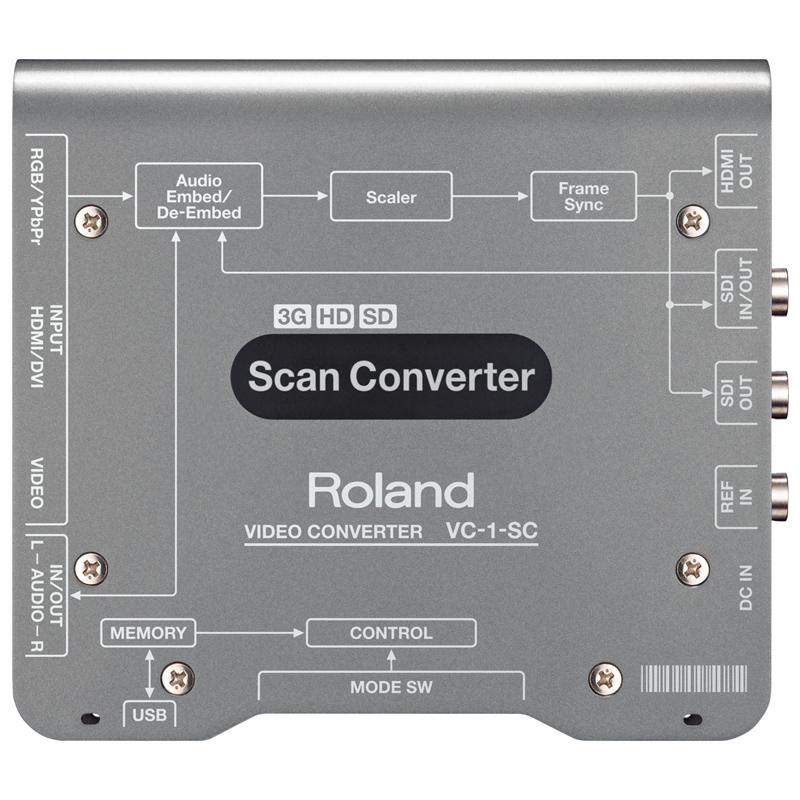

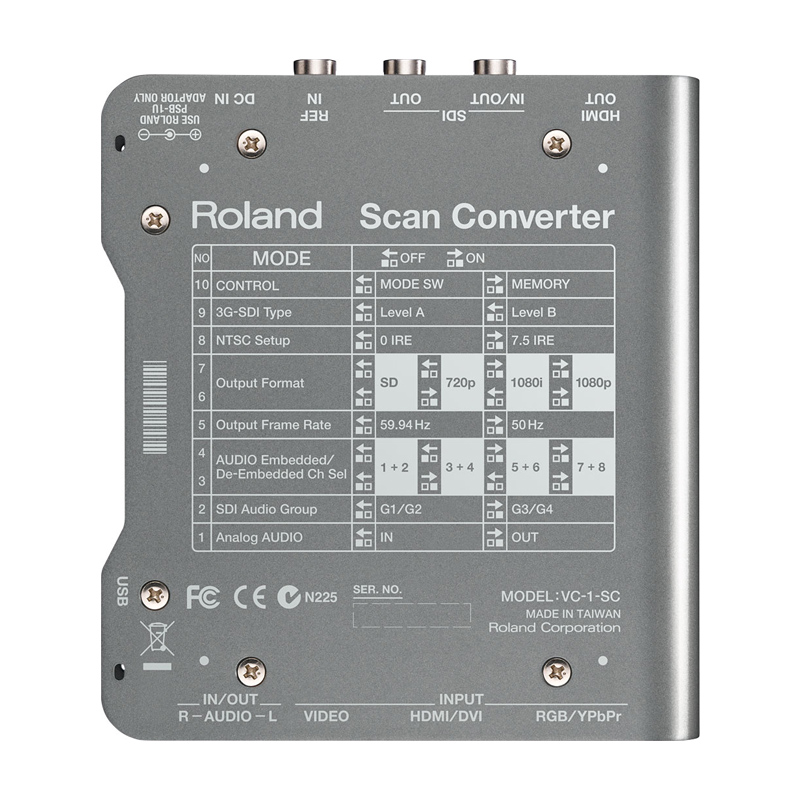

ROLAND VC-1-SC スキャン・コンバーター

FSを搭載したアップ/ダウン/クロス/スキャン・コンバーター

　SDIやHDMI のデジタル信号、RGBやコンポーネント、コンポジットといったアナログ信号を、任意のビデオ・フォーマットに変換し、SDIとHDMI から出力します。

　多機能なスケーラー搭載で、アップ/ダウン/クロス/スキャン・コンバート、フレームレート、I/P、アスペクトの各種変換が可能です。

・3G/HD/SD-SDI、HDMI、RGB/コンポーネント、コンポジット入力

・3G/HD/SD-SDI、HDMI出力

・スケーラーを搭載し、アップ/ダウン/クロス/スキャン・コンバート、フレームレート簡易変換、I/P変換、アスペクト変換に対応

・フレーム・シンクロナイザー(FS)搭載

・オーディオ・エンベデッド/ディエンベデッド対応

仕様

入力端子

SDI:

　端子:BNCタイプ

　信号規格:SMPTE 424M(SMPTE 425M-AB)、SMPTE 292M、SMPTE 259M-C

HDMI:

　端子:Type A(19ピン)

　信号規格:HDMI HDCP対応(HDCP信号入力時、SDI出力はマスクされます)

RGB/コンポーネント:

　端子:15ピン・ミニD-subタイプ

　信号レベル:1.0Vp-p(Y信号)、0.7Vp-s(R/G/B/Pb/Pr信号)、5VTTL(H/V信号)

　インピーダンス:75Ω

コンポジット:

　信号:RCAピン・タイプ

　信号レベル:1.0Vp-p(Y信号)、0.286Vp-s(C信号(NTSC))、0.3Vp-p(C信号(PAL))

　インピーダンス:75Ω

アナログ・オーディオ:

　端子:RCAピン・タイプ×1ペア(L/R)※1

　信号レベル:-6dBV

　最大入力レベル:+6dBV

　インピーダンス:22kΩ

リファレンス:

　端子:BNCタイプ/インピーダンス:75Ω

　信号フォーマット:ブラック・バースト、2値、3値

出力端子

SDI:

　端子:BNCタイプ×2

　信号規格:SMPTE 424M(SMPTE 425M-AB)、SMPTE 292M、SMPTE 259M-C

　※1つは入力端子と兼用

HDMI:

　端子:Type A(19ピン)×1

　信号規格:HDMI HDCP対応

アナログ・オーディオ:

　端子:RCAピン・タイプ×1ペア(L/R)(出力端子と兼用)

　信号レベル:-6dBV

　最大入力レベル:+6dBV

　インピーダンス:2.2kΩ

信号処理

オーディオ・エンベデッド:2ch

オーディオ・ディエンベデッド:2ch

フレーム・シンクロナイザ:リファレンス入力時に動作(SDI出力及びHDMI出力のオーディオは2chとなります)

解像度変換:フル/レターボックス/クロップ/ドット・バイ・ドットの切り替え式

フレームレート変換:フレーム・スキップ/リピート方式

その他

USB端子:USBタイプB(Hi-Speed USB)x1

電源:DC 9V(ACアダプター)

動作温度:+0〜+40℃

付属品:ACアダプター、電源コード、ゴム足4個、取扱説明書、保証書、ローランド ユーザー登録カード

外形寸法:幅(W)150mm×奥行き(D)130mm×高さ(H)30mm

質量:0.5kg
