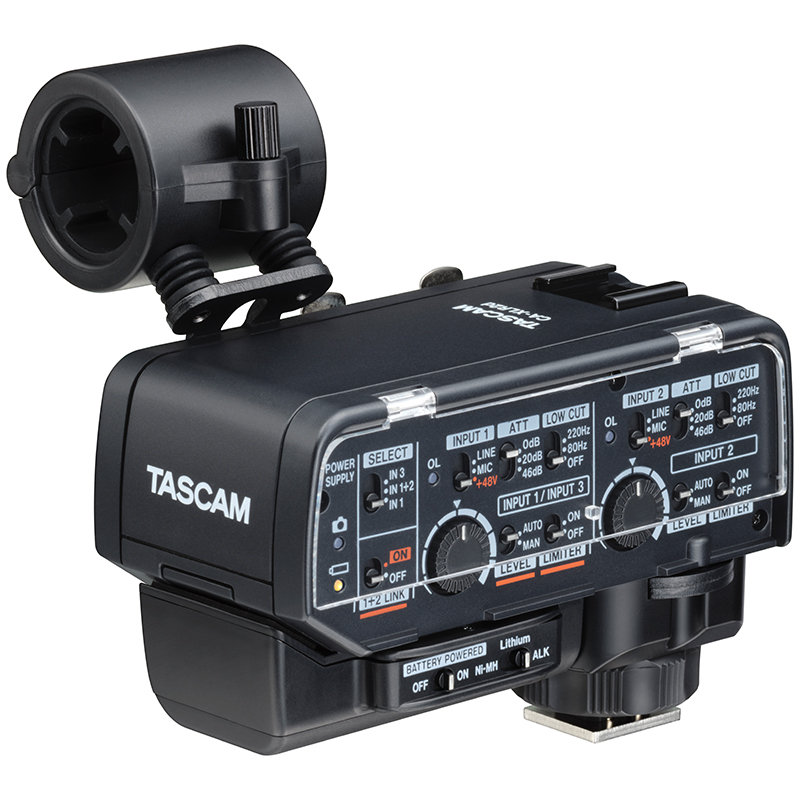

TASCAM CA-XLR2d-AN

プロ品質での動画音声収録を実現するミラーレスカメラ対応XLRマイクアダプター

　『CA-XLR2d』は、ショットガンマイクでのインタビューや対談の収録、ステレオマイクでの音楽や風景の収録、更には、音声ミキサーを使用した各種イベント収録など、コンパクトで柔軟な動画音声収録システムを実現します。

　データ通信に対応したアクセサリーシュー経由で劣化のないデジタル音声をカメラにダイレクト伝送可能。音声データを動画ファイルに直接記録しますので、画と音を同期させる作業からも解放されます。

Analog Interface Kit『CA-XLR2d-AN』

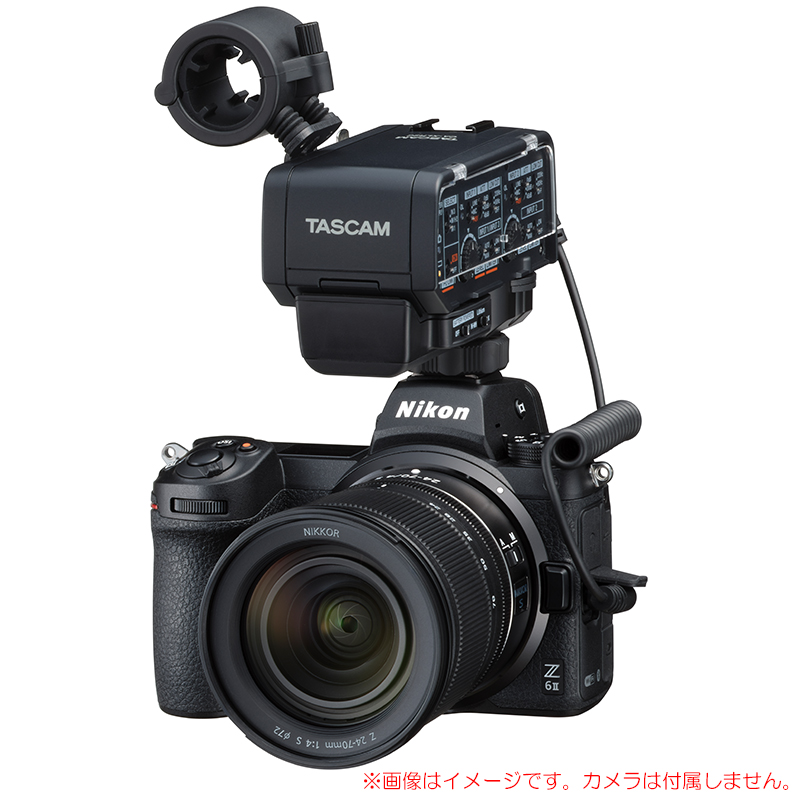

　株式会社ニコンとの共同企画開発により実現したアナログインターフェースカメラ用キット。幅広いカメラユーザーに高音質収録環境を提供。

特徴

主な特徴

・ミラーレスカメラへのXLR入力を拡張するマイクアダプター

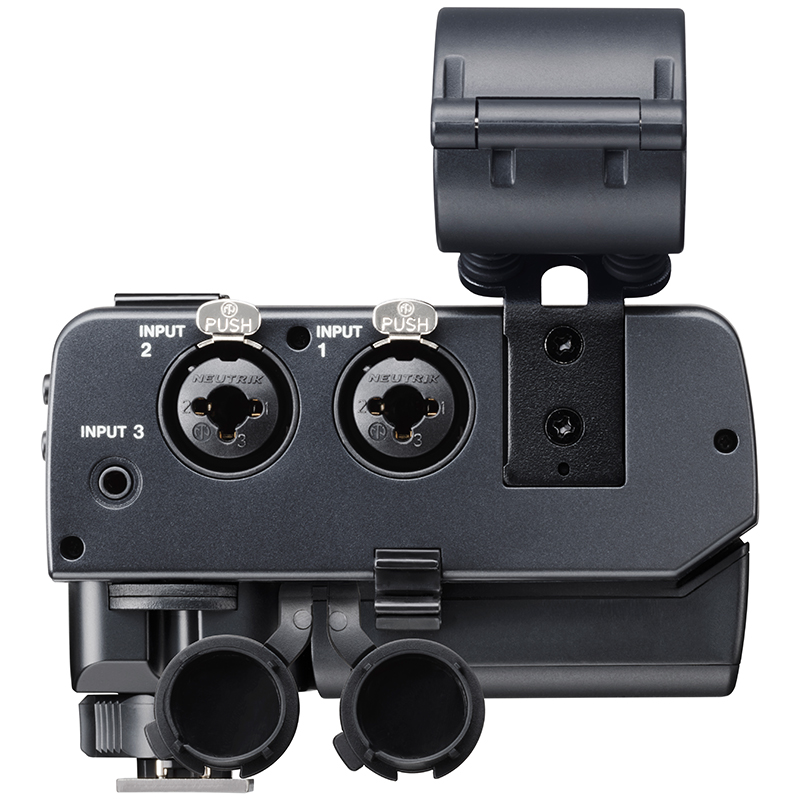

・XLR/TRSコンボ入力端子を2系統装備し撮影シーンに適したマイクを使用可能

・高性能ADコンバーターを搭載し対応アクセサリーシュー経由で劣化のないデジタル音声をカメラにダイレクト伝送が可能(対応カメラ:キヤノン、富士フイルムの対応機種)

・対応アクセサリーシュー経由でカメラ本体からの電源供給が可能(対応カメラ:キヤノン、富士フイルムの対応機種)

・XLR/TRS入力は、高性能HDDAマイクプリアンプを搭載し、高音質、低ノイズ、広いダイナミックレンジを実現(マイク/ラインレベル切替え、+48Vファントム電源対応)

・プラグインパワー対応の3.5mmステレオミニジャック(INPUT 3)のステレオ入力端子を装備、ミニプラグ端子のガンマイクやラベリアマイク、ワイヤレスマイクなどが接続可能

・付属のバッテリーボックス、コールドシューマウントアダプター、振動ノイズに配慮したショックマウント機構付きマイクホルダーはアナログ入力を備えた多くのカメラと互換性を保持

・2つのモードに対応するアナログ出力端子を装備

　カメラモード:カメラのマイク入力に音声伝送が可能

　ヘッドホンモード:ヘッドホンによるダイレクトモニタリングが可能

・天面にシュー接続対応のマイクやワイヤレスレシーバーなどを装着できるコールドシューを装備

その他の特長

・交換可能なシュー接続アダプター

　アクセサリーシュー接続用コンバージョンアダプター「CA-AK1-C」、「CA-AK1-F」および「CA-AK1-AN」は別売りオプションとしても用意。アダプターを付け替えることで、1台でキヤノン、富士フイルムの両社対応カメラで使用可能。

・アッテネーター機能:0dB/20dB/46dB

・ローカットフィルター:OFF/80Hz/220Hz

・リミッター機能

・録音レベルを自動で調整するオートレベル機能

・各チャンネルのレベルオーバーロード表示LED

・ステレオマイク使用時などにINPUT1、INPUT2のVOLUME、LEVEL、LIMITERの動作をステレオでリンクさせる1+2 LINK機能

・カメラ周りの配線取り回しに便利なケーブルホルダーを装備

仕様

サンプリング周波数:48k/96kHz

量子化ビット数:16/24bit

　※サンプリング周波数、量子化ビット数はカメラの設定による

入力チャンネル数:最大2チャンネル

マイク入力(バランス)

INPUT 1/2端子:

　コネクター:XLR-3-31相当 (1:GND、2:HOT、3:COLD)

　　6.3mm(1/4’)TRS標準ジャック (Tip:HOT、Ring:COLD、Sleeve:GND)

　　※XLRのみファントム電源対応

MIC入力:INPUT 1/2スイッチを「MIC」に設定時

　入力インピーダンス:2kΩ以上

　最大入力レベル:+6dBu (ATTスイッチ「46dB」時) ※1

　最小入力レベル:-60dBu (ATTスイッチ「0dB」時) ※1

　ゲイン幅:66dB

LINE入力:INPUT 1/2スイッチを「LINE」に設定時

　入力インピーダンス:10kΩ以上

　最大入力レベル:+24dBu ※1

　規定入力レベル:+4dBu ※1

　ゲイン幅:66dB

マイク入力(アンバランス)

INPUT 3端子:

　コネクター:3.5mm(1/8’) ステレオミニジャック

　　※プラグインパワー対応

入力インピーダンス:2kΩ以上

最大入力レベル:+6dBV (ATTスイッチ「46dB」時) ※1

最小入力レベル:-60dBV (ATTスイッチ「0dB」時) ※1

ゲイン幅:66dB

プラグインパワー:2.7V

ヘッドホン/カメラ出力(アンバランス)

OUTPUT端子:

　コネクター:3.5mm(1/8’) ステレオミニジャック

　出力レベル:0.29Vrms (固定、OUTPUTスイッチ「カメラ」時)

　　0.5Vrms (出力ボリューム最大時、OUTPUTスイッチ「ヘッドホン」時)

　ヘッドホン推奨インピーダンス:16〜250Ω

電源:単3形電池2本 (アルカリ乾電池、ニッケル水素電池またはリチウム乾電池)

　対応カメラのアクセサリーシュー経由での供給

消費電力:2.0W (最大時)

外形寸法:88.2(W)×119.1(H)×110.0(D)mm (突起物含まず)

質量:357g (マイクホルダー装着、電池ボックス装着、電池含まず)

付属品:マイクホルダー(本体装着済み)、電池ボックス、3.5mm(1/8’)ステレオミニケーブル、TASCAM ID登録ガイド、スタートガイド(保証書付き)、CA-AK1-ANコールドシューマウントアダプター(本体装着済み)

オーディオ性能

周波数特性:

　20Hz〜20kHz:+0.5dB/-1.0dB(XLR→デジタル入力、Fs=48kHz時)

　20Hz〜40kHz:+0.5dB/-1.0dB(XLR→デジタル入力、Fs=96kHz時)

マイクアンプEIN(入力換算雑音):-120dBu以下(150Ω終端、GAIN最大、A-weight)

ダイナミックレンジ:95dB以上(22kHzLPF+A-Weight)

※1　0dBu=0.775Vrms
※2　0dBV=1Vrms
※RoHSに対応しています。
