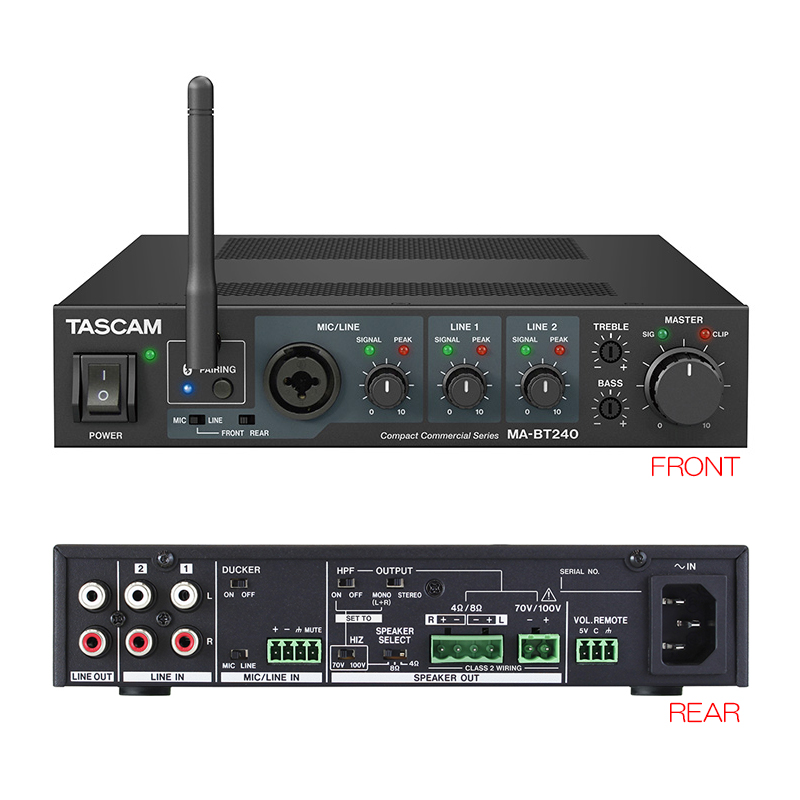

TASCAM MA-BT240

小規模空間向け　多用途/多機能ミキシングアンプ

　2ライン入力、1マイク/ライン入力、Bluetoothレシーバーを搭載。ハイインピーダンス接続/ローインピーダンス接続両対応した1Uハーフラックサイズ Class-Dミキシングアンプ。

概要

Bluetoothレシーバー搭載

　フロントパネルにBluetoothアンテナを装備することにより受信感度を向上させ、安定したワイヤレス接続を実現。

　Bluetoothアンテナは有線接続(※市販のRP-SMAケーブルをご使用ください。延長は約20mまで可能。)で最長20mまで離れた位置にアンテナを設置でき、アンテナは店舗内、本体はバックヤードに設置するなど設置場所の自由度が高い製品です。

ライン入力×2、マイク/ライン入力×1、ミキシング機能

　Bluetooth入力に加え、ライン入力を2系統、マイク/ライン入力(※前面のコンボジャックと背面のユーロブロックから、使用する入力端子を選択します。)を1系統装備。これらのソースをフロントパネルのツマミでミキシングして出力することが可能です。

　また、アナウンス時にBGMの入力音声の音量を下げるダッキング機能を搭載しています。　

ハイ/ローインピーダンス両対応、ハイパワーのClass-Dパワーアンプ

　アンプは高効率のClass-D方式を採用。

　コンパクトな本体サイズながら、ローインピーダンス接続時120W×2ch @4Ω/8Ω、ハイインピーダンス接続時240W×1ch、100V/70Vの高出力を達成しています。

出力にハイパスフィルター、EQ搭載

　出力には2バンドEQ(TREBLE/BASS)を搭載し、現場の環境に応じて調整が可能です。ハイパスフィルターも搭載し、ハイインピーダンス時のトランスの飽和回避にも対応します。

　ローインピーダンス時には、モノラル/ステレオの切り替えにも対応します。

コンパクトな1Uハーフラックサイズ

　ハーフラックのコンパクトなサイズで、場所をとりません。また、据え置きだけでなく、別売のラックマウントキット『AK-RM05』を使用してのEIA規格の19インチラックへの設置のほか、棚などへの固定設置も可能です。

機能

主な特長

・ローインピーダンス接続(120W×2ch @4Ω/8Ω)/ハイインピーダンス接続(240W×1ch、100V/70V)両対応Class-Dパワーアンプ

・Bluetoothレシーバー搭載

・ライン入力×2

・マイク/ライン入力×1 ダッキング機能搭載、ページング機能搭載

・ミキシング機能対応

・1Uハーフラックサイズ ※ラックマウントキットAK RM05は別売です。

その他の特長

・マイク/ライン入力はページング機能に対応。入力時にBGMを自動でミュート

・Bluetoothアンテナは、有線で延長でき、自由度の高い設置が可能 ※市販のRP-SMAケーブルをご使用ください。延長は約20mまで可能です。

・出力にハイパスフィルター、EQ (TREBLE/BASS)搭載

・出力モノラル/ステレオ切り替え対応(ローインピーダンス時)

・外部コントローラーから、マスターボリュームの音量調整が可能 ※外部コントローラーは、本機の制御端子仕様に準拠したものをご用意ください。 ユーロブロック3.81mm ピッチ3ピン (1:Vcc 5V/2:Control/3:GND)

・ライン出力を装備。MA-BT240をカスケード接続し、拡声ポイントを増設可能

仕様

スピーカー出力
[ハイインピーダンス]

定格出力:240W×1ch (70V/100V)

合成インピーダンス:

　出力電圧100V時:42Ω以上

　出力電圧70V時:21Ω以上

コネクター:ユーロブロック5.08mm ピッチ (2pin)

[ローインピーダンス]

SPEAKER SELECT 4Ω選択時:

　負荷インピーダンス:4Ω以上

　定格出力:120W×2ch (4Ω@1kHz、1%THD)

SPEAKER SELECT 8Ω選択時:

　負荷インピーダンス:8Ω以上

　定格出力:120W×2ch (8Ω@1kHz、1%THD)

コネクター:ユーロブロック 5.08mmピッチ (4pin)

入力
[マイク ライン入力(MIC/LINE IN)]

コネクター:

　前面:コンボジャック ※XLR-3-31相当 (1:GND、2:HOT、3:COLD)、6.3mm(1/4′)TRS 標準ジャック(Tip:HOT、Ring:COLD、Sleeve:GND)

　背面:ユーロブロック(バランス) 3.81mmピッチ

MIC選択時:

　最大入力レベル:-30dBu

　最小入力レベル:-65dBu

　入力インピーダンス:2kΩ以上

LINE選択時:

　最大入力レベル:+20dBu

　規定入力レベル:+4dBu

　入力インピーダンス:10kΩ以上

[ライン入力 (LINE IN 1/LINE IN 2)]

コネクター:RCA ピンジャック (アンバランス)

最大入力レベル:+6.0dBV

規定入力レベル:-10.0dBV

入力インピーダンス:10kΩ以上

出力
[ライン出力 (LINE OUT)]

コネクター:RCA ピンジャック (アンバランス)

最大出力レベル:+6.0dBV

規定出力レベル:-10dBV

出力インピーダンス:200Ω

Bluetooth

バージョン:5.1

出力クラス:Class 2 (見通し通信距離:約10m) ※通信距離は目安です。周囲の環境や電波状況により通信距離は変わる場合があります。

対応プロファイル:A2DP

コーデック:SBC、AAC

外部制御 (VOL.REMOTE: 出力ボリューム調整用)

コネクター:ユーロブロック 3.81mmピッチ(3pin) (1:Vcc 5V/2:Control/3:GND)

一般

電源:AC100 – 240V、 50/60Hz

冷却方式:自然空冷

動作保証温度:0℃ – 40℃

動作保証湿度:5% – 85% (結露無きこと)

消費電力:

　定格:58W (1/8出力、1kHzサイン波、@4Ω)

　アイドル時:18W

外形寸法:214(W)×44(H)×298(D)mm (突起部を含まず、Bluetoothアンテナを除く)

質量:2.5kg

同梱品:

　MA-BT240×1

　電源コード×1

　Bluetoothアンテナ×1

　ユーロブロックプラグ:スピーカー出力用(ハイインピーダンス用 5.08mmピッチ(2pin)×1、ローインピーダンス用 5.08mmピッチ(4pin)×1)、MIC/LINE 入力用 3.81mmピッチ(4pin)×1、REMOTE用 3.81mmピッチ (3pin)×1

　ケーブルバンドキット×1

　ゴムフット×4

　取扱説明書(保証書付き)×1

　TASCAM ID登録ガイド×1

オーディオ特性

周波数特性:20Hz to 20kHz +2dB/-2dB (LINE IN 1 → SPEAKER OUT、1/8定格出力、TREBLE/BASSフラット時)

歪率:0.05%以下 (LINE IN 1 → SPEAKER OUT、1kHz、1/8定格出力時)

S/N比:92dB以上 (LINE IN 1 → SPEAKER OUT、1kHz、定格出力時)

クロストーク:70dB 以上 (LINE IN 1 → SPEAKER OUT、1kHz、定格出力時)

※RoHSに対応しています。
※0dBu=0.775Vrms、0dBV=1Vrms
※仕様および外観は改善のため予告なく変更することがあります。
