WAVES DiGiGrid IOC

SoundGrid I/F 2CH マイクプリ搭載 新世代オーディオインターフェイス・システム

・複数台のコンピューターでインターフェイスを共有する
・複数台のSoundGridインターフェイスを追加する
・コンピューターと長距離接続を行う(最大70m)

■プレミアムなマイクプリアンプ

　良いマイクプリアンプには2つのタスクがあります。

・マイクからの小さな信号を忠実に増幅する

・ケーブルノイズや、様々な電波などからの混入を防ぐ

　過酷な条件下でも使用できる、低ノイズの高性能なプリアンプを開発するには、長い期間と大きな開発費を要します。このため、DiGiGridインターフェイスは、定評のあるDiGiCo社製の最先端マイクプリアンプを搭載しています。

　このマイクプリアンプはハイエンド・コンソールと同じ回路を採用し、耐久性に優れ、過酷な環境でもデリケートなマイクレベルの信号を、原音忠実に増幅します。

　ライブ会場で長いケーブルを使用すると、電波干渉を拾うのに最適なアンテナにもなってしまいますが、これらを排除し、-20 dBから+60dBまでの滑らかなゲインを供給します。

　そして、デジタル制御によるゲインコントロールは、ダイナミックレンジとS/N比をより厳密に最適化でき、Ethernet接続の利点を活かした離れた場所からの設定も行えます。

　DiGiGridインターフェイスのマイクプリアンプはハイエンド・コンソールと同じ回路を採用し、耐久性に優れ、過酷な環境でも、デリケートなマイクレベルの信号を、原音忠実に増幅します。

　スタジオレコーディングからライブレコーディング、プロセスまでプロフェッショナルな現場で対応できる高品位なマイクプリアンプを搭載しています。

■ネットワーク接続

　コンピュータとは、汎用のEthernetケーブルにて接続。最大70mの長距離接続や、Ethernet Hubを使用することで、最大8台までのSoundGrid対応インターフェイス、コンピュータが接続可能です。複数のコンピュータで1台のIOCを共有したり、コンピュータ同士の接続、I/Oの追加も簡単に行えます。

　さらに、高出力ヘッドフォン出力を4系統搭載し、スタジオでの演奏、コントロール・ルームでディテイルをチェックするためのモニタリングに高音質なモニター信号を提供します。他のDiGiGridシステムと組み合わせることで、MADIネットワーク、より多くのI/O、ハイ・グレードなプラグイン、それら全てがEthernetケーブル1本でつながり、DiGiGridのI/Oはネットワーク上で複数のユーザーが共有することができるのです。

■2系統のプレミアムグレードのマイク／ライン・プリアンプ

　2マイク/ラインインプット：プレミアムグレードのマイク/ライン・プリアンプを2系統搭載。追加インプットが必要な場合にも迅速に対応できます。

■34入力／36出力による自由なルーティング

　2Mic、8Line、16AES、ADAT イン/アウト：IOC一台で最大34イン/36アウトもの入出力(44.1/48kHz時)を搭載。ヘッドフォン出力も2系統搭載し、異なるルーティングで個別にモニタリングが行えます。

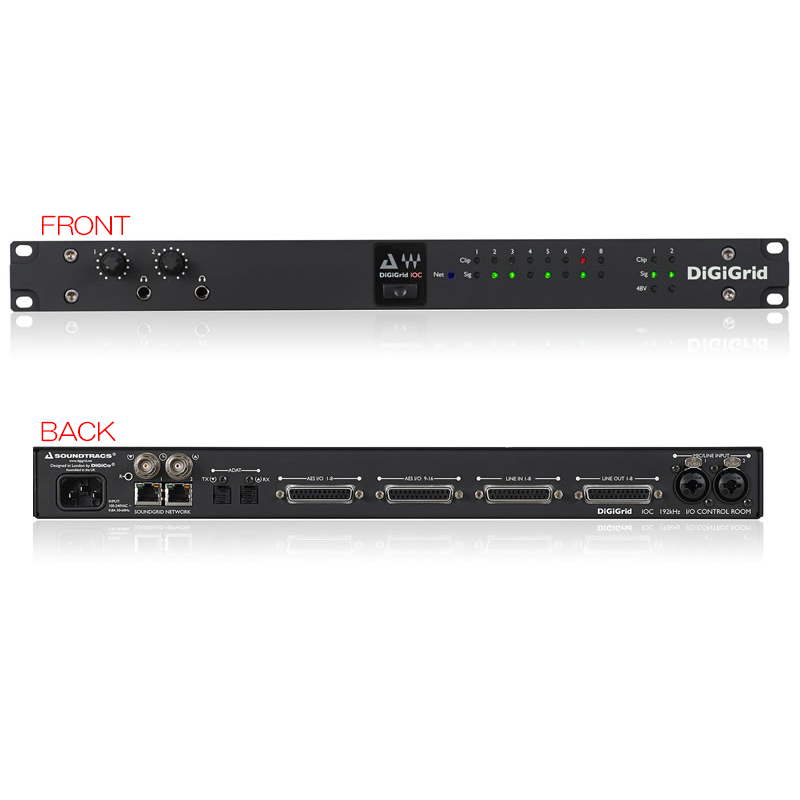

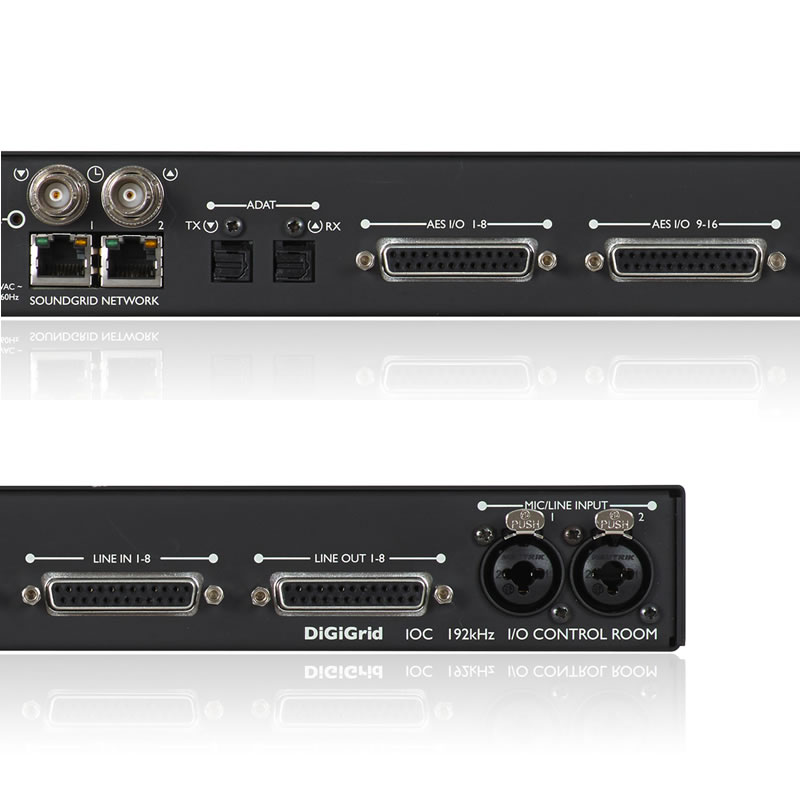

ハードウェア

●ライン入力×8(D-Sub 25pin)

●ライン出力×8(D-Sub 25pin)

●AES/EBU入出力×16 (2x 25-pin D-Con)

●ADAT入出力 (8チャンネル ＠ 48kHz; 4チャンネル ＠ 96kHz; 2チャンネル ＠ 192kHz*)

●マイク/ライン入力(XLR/TRSコンボ)x 2

●SoundGridポート(RJ45)×2

●ワードクロック入出力

●AC電源入力

●アナログ・レベルノブ付きヘッドフォン出力×2

●1Uラックマウント・サイズ

●44.1、48、88.2、96、176.4*、192*kHzのサンプルレートに対応

●ワードクロック入力、AES/EBU、SoundGird(SoE)、インターナル経由のクロック同期

●リセット・スイッチ

●全アナログ出力のリファレンス・レベルをジャンパーで切替え可能

●アナログ入力のスペック

・マイク入力インピーダンス: 2K5 Ohms

・ファンタム電源: 48V

・ライン入力インピーダンス: 8K0 Ohms

・ゲインレンジ(マイク): -20 to +60dB in 0.5dB steps

・ゲインレンジ(ライン): -30 to +50dB in 0.5dB steps

・最大入力レベル(マイク): +26dBu

・最大入力レベル(ライン): +36dBu

・等価雑音レベル：-126dB以下(150Ωソース、ゲイン+60dB)

・高調波歪み： +/-0.5dB(20Hz〜20kHz)

・クロストーク：90dB以下(40Hz〜15kHz)

●アナログ出力のスペック

・最大出力レベル：+22dBu

・残留出力ノイズ：+/-0.5dB(20Hz〜20kHz)

・出力インピーダンス：50Ω

・クロストーク：90dB以下(40Hz〜15kHz)

●サイズ：43.6mm×482.6mm×356mm

●重量：4.5Kg

関連タグ：SOUNDGRID WAVES DIGICO デジグリッド サウンドグリッド

仕様詳細・対応動作要件は、本製品メーカーサイト情報をご参照の上、お買い求めください。
