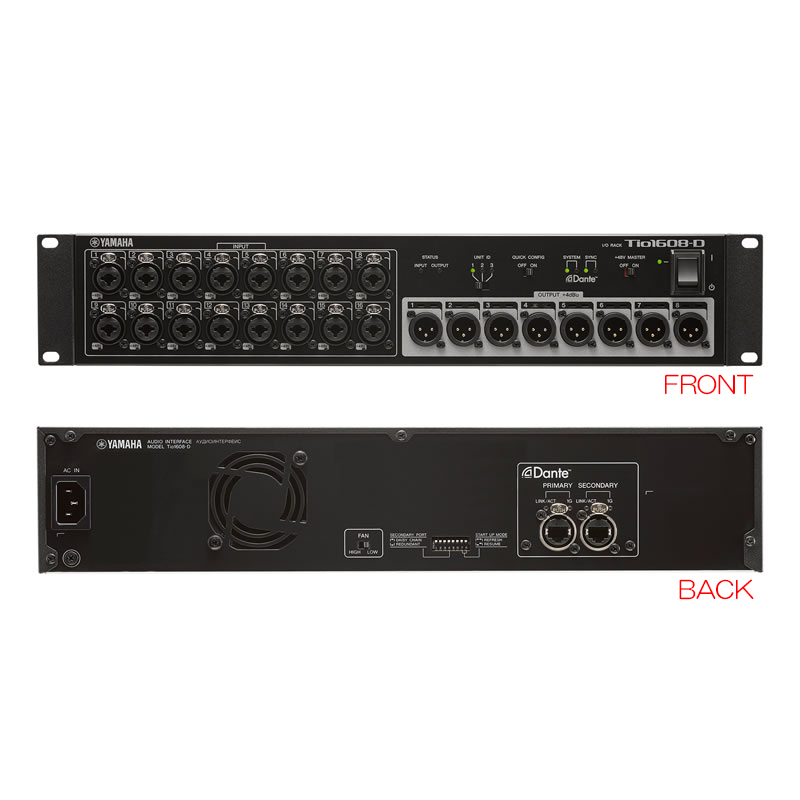

YAMAHA Tio1608-D Dante対応 16IN/8OUT I/Oラック

製品概要

　Tio1608-Dは先進のオーディオネットワーク規格「Dante」に対応した16マイク/ライン入力、8ライン出力を備えたI/Oラックです。

　ステージに設置したTio1608-DとDante入出力カードNY64-Dを装着したTFシリーズ本体との間をイーサネットケーブルで接続するだけで高音質/低レイテンシーの音声伝送が可能になります。Tio1608-Dに搭載しているプリアンプゲインはTFシリーズ本体からリモートコントロールでき、本体に内蔵されたプリアンプのコントロールと同様に行うことができます。

製品特徴

TFシリーズと最大3台接続可能のデジタルステージボックスシステム

　TFシリーズ本体とオプションのDante入出力カード「NY64-D」およびI/Oラック「Tio1608-D」 と組み合わせることで、簡単な設定で最大3台の接続が可能なリモートステージボックスシステムを構築できます。PA席に設置したTFシリーズ本体とステージに設置したTio1608-Dとの間をイーサネットケーブルで接続するだけで高音質/低レイテンシーの音声伝送が可能になるため、重くて接続が大変なマルチケーブルを持ち運ぶ必要はありません。

高信頼性を誇るネットワークオーディオプロトコル「Dante」

　Audinate社が開発したネットワークオーディオプロトコル「Dante」を採用。低ジッター、低レイテンシー、高サンプル精度な高音質を実現しました。

設定が迅速かつ簡単なQUICK CONFIGモード

　TFシリーズ本体との接続の際にTio1608-Dの「QUICK CONGIG」機能を使えば、ネットワーク設定や音声パッチを含めた接続設定が自動で行われる為、セットアップが簡単に終了します。TFシリーズ本体と、Tio1608-Dの「QUICK CONFIG」がONになっている事を確認し、各Tio1608-DのUNIT IDを設定。TFシリーズ本体に装着したNY64-DとTio1608-Dをイーサネットケーブルでデイジーチェーン接続し、各Tio1608-Dの電源をONにするという簡単な手順で接続の設定が完了します。

シンプルかつ柔軟な入力設定

　TFシリーズ本体との基本的な接続の設定が完了すれば、目的に応じ簡単かつ柔軟に入力設定が行えます。新しく追加された「ALL INPUT」機能を使えば、全てのインプットセレクトを一括でTio1608-Dからの入力、もしくはTFシリーズ本体への入力や、USB端子に接続されたPC/Macからの入力に切り替え、コンソールに音声を立ち上げることが可能です。また、各入力のインプットセレクトは個別に行うこともでき、TFシリーズ本体へのインプットとTio1608-Dへのインプットを組み合わせながら使用することや、DAWに録音したボーカルの録音トラックを再生しながらバンドリハーサルを行うなど、柔軟な運用が可能です

リコーラブル可能なD-PREマイクプリアンプ

　TFシリーズの開発で追及した音楽的でナチュラルなサウンドはTio1608-Dでも継承。メカニカルな構造やボードの配置、電源＆グランド、パーツの選定などを多岐にわたって念入りに検討し、また厳しい性能・リスニング テストを開発の各ステージにおいて行いフィードバックをすることで「音楽的でナチュラルなサウンド」を実現しています。プリアンプ部にはTFシリーズと同じリコーラブル「D-PRE」を搭載し、システム全体でナチュラルで音楽的なサウンドを提供します。

仕様概要

サンプリング周波数：External: 44.1kHz or 48kHz:

シグナルディレイ：

　Less than 3ms INPUT to OUTPUT、 connect with TF5 and NY64-D using Dante、

　Dante Receive Latency set to 0.25ms(one way)、 Fs=48kHz

全高調波歪率：

　Less than 0.1% +4dBu@20Hz-20kHz into 600Ω、 Gain=+66dB、 INPUT to OUTPUT

　Less than 0.05% +4dBu@20Hz-20kHz into 600Ω、 Gain=-6dB、 INPUT to OUTPUT

　Fs=44.1kHz、 48kHz

周波数特性：+0.5、 -1.5dB 20Hz-20kHz、 refer to the nominal output level @1kHz、 INPUT to OUTPUT、 Fs=44.1kHz or 48kHz

ダイナミックレンジ：108 dB、 INPUT to OUTPUT、 Gain=-6dB / 112 dB、 DA Converter

ハム&ノイズレベル（20Hz to 20kHz）、 Rs=150Ω：-128dBu Equivalent input noise、 INPUT Gain=+66dB、-88dBu Residual output noise、 ST master off

クロストーク：-100dB、 adjacent INPUT/OUTPUT channels、 Input Gain=-6dB

ファンタム電源：+48V

電源電圧：100-240V、 50/60Hz

消費電力：50W

温度範囲：Operating temperature range: 0 – 40℃、Storage temperature range: -20 – 60℃

サイズ：幅480×高さ88×奥行364(mm)

重量：5.7kg

付属品：ゴム脚x4
