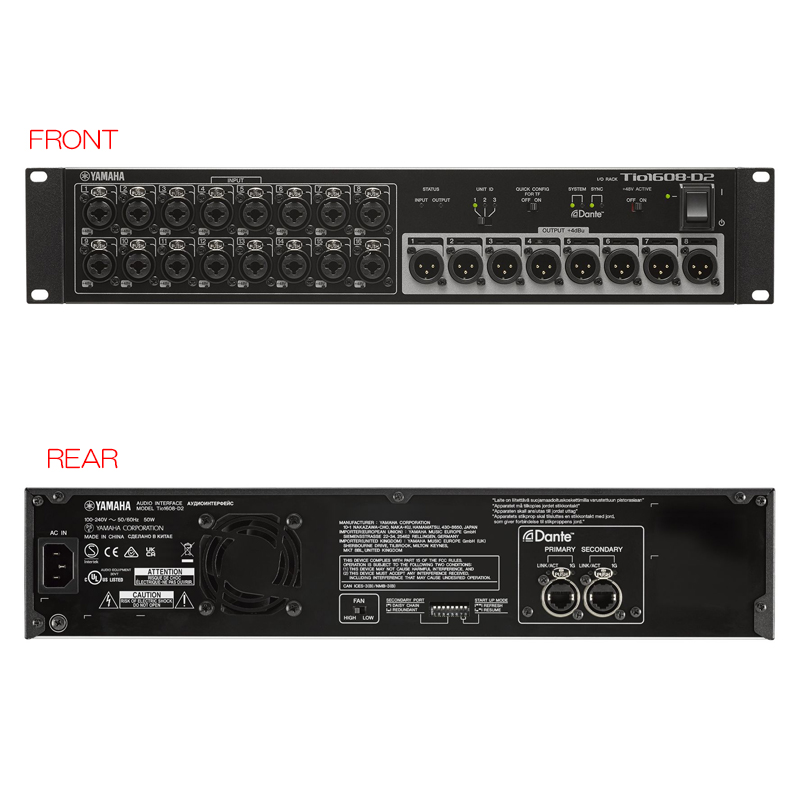

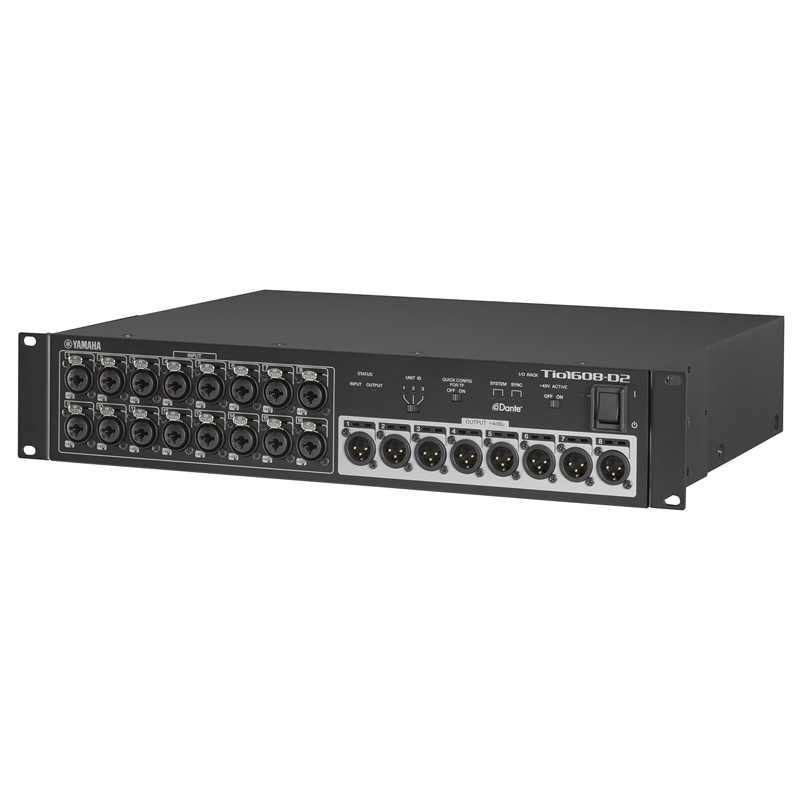

YAMAHA TIO1608-D2

最大16イン/8アウトのDante対応のI/Oラック。96kHzサンプリングレートに対応。

Simple、 versatile、 high-definition Dante Stagebox

　Tio1608-D2は、オーディオネットワーク「Dante」に対応した16マイク/ライン入力、8ライン出力を備えたI/Oラックです。

　ステージに設置したTio1608-D2とDante標準対応のDM3やDante入出力カードNY64-Dを装着したTFシリーズとの間をイーサネットケーブルで接続するだけで高音質/低レイテンシーの音声伝送が可能になります。Tio1608-D2に搭載しているHAゲインは、DM3、TFシリーズからリモートコントロールでき、シンプルなステージボックスシステムを構築することができます。また、サンプリングレート96kHzにも対応しており、RIVAGE PMシリーズやDME7などと組み合わせた大型設備におけるI/Oラックとしても最適です。

Danteによる自由度の高いシステム構築

　Tio1608-D2は、オーディオネットワーク規格「Dante」を採用しているため、 DM3、TF/QL/CLシリーズやI/OラックRシリーズと自由に組み合わせることができ、必要な規模や予算に応じたシステムを構築することができます。DM3、TF/QL/CLシリーズからオーディオパッチやHAコントロールができ、またPCソフトウェア「Dante Controller」によるオーディオパッチや「R Remote」によるHAコントロールも行うことができます。

※Tio1608-D2のHAコントロールはPrimary回線でのみ行うことができます。DM3、TFシリーズ、またはCL/QLシリーズを使用している場合においても、リダンダント接続時にSecondary回線を用いてTio1608-D2のHAコントロールをすることはできません。

特長

コンソールの利便性を高めるステージボックス

　Dante標準対応のデジタルミキサーDM3やDante入出力カード「NY64-D」を装着したTFシリーズと組み合わせることで、シンプルなステージボックスを構築できます。DM3は最大1台、TFシリーズは最大3台のTio1608-D2のリモートコントロールが可能です。

　PA席に設置したDM3またはTFシリーズ本体と、ステージに設置したTio1608-D2との間をイーサネットケーブルで接続するだけで高音質/低レイテンシーの音声伝送が可能になるため、重くて接続が大変なマルチケーブルを持ち運ぶ必要はありません。

高信頼性を誇るオーディオネットワークプロトコル「Dante」

　Audinate社が開発したオーディオネットワークプロトコル「Dante」を採用し、低ジッター、低レイテンシー、高サンプル精度の高音質を実現しました。

　そのためTio1608-D2は、DM3やTFシリーズ、CL、QLシリーズ、RシリーズのI/Oラックなど様々なDante対応機器と接続することができます。

※Tio1608-D2とサンプリング周波数「96kHz」に対応していないデジタルミキシングコンソールCL、QL、TFシリーズなどを連携するためには「Tio1608-D Compatibility Mode」に設定する必要があります。

設定が迅速かつ簡単なQUICK CONFIGモード

　DM3とTFシリーズ本体との接続の際にTio1608-D2の「QUICK CONFIG」機能を使えば、ネットワーク設定や音声パッチを含めた接続設定が自動で行われるため、セットアップが簡単におこなえます。DM3の「AUTO CONFIG SETUP」機能、TFシリーズの「QUICK CONFIG」機能のON/OFF(※)を設定後、Tio1608-D2のUNIT IDを設定。DM3本体、TFシリーズは本体に装着したNY64-DとTio1608-D2をイーサネットケーブルでデイジーチェーン接続し、各Tio1608-D2の電源をONにするという簡単な手順で接続の設定が完了します。

※TFシリーズで「QUICK CONFIG」を使用する場合は「QUICK CONFIG」をONに、DM3で「AUTOSETUP」を使用する場合は「AUTO SETUP」をOFFに設定してください。

シンプルかつ柔軟な入力設定

　DM3やTFシリーズ本体との基本的な接続の設定が完了すれば、目的に応じ簡単かつ柔軟に入力設定がおこなえます。DM3のINPUT画面やTFシリーズのPATCH画面から全てのインプットを一括でアサインでき、簡単にコンソールに音声を立ち上げることができます。また、各入力のインプットアサインを個別に行うこともでき、DM3やTFシリーズ本体へのインプットとTio1608-D2へのインプットを組み合わせながら使用することや、DAWに録音したボーカルの録音トラックを再生しながらバンドリハーサルを行うなど、柔軟な運用が可能です。

リコーラブルなD-PREマイクプリアンプ

　TFシリーズの開発で追及した音楽的でナチュラルなサウンドはTio1608-D2でも継承。メカニカルな構造やボードの配置、電源＆グランド、パーツの選定などを多岐にわたって念入りに検討し、また厳しい性能・リスニング テストを開発の各ステージにおいて行いフィードバックすることで「音楽的でナチュラルなサウンド」を実現しています。プリアンプ部にはTFシリーズと同じリコーラブルな「D-PRE」を搭載し、システム全体でナチュラルで音楽的なサウンドを提供します。

DM3との組合せシステム例

　I/Oラック「Tio1608-D2」とデジタルミキシングコンソール「DM3」のシステム例です。

　Tio1608-D2は、DM3とは簡単に接続することができます。イーサネットケーブルを接続し、デバイス IDを選択するだけで、システムの準備は完了です。イーサネット経由でHAリモートコントロールが可能で、StageMixを使えば、アリーナ、ステージ、客席などからコンソールをワイヤレスでリモートコントロールすることができます。

主な仕様

サンプリング周波数:External:44.1kHz、 48kHz、 88.2kHz、 96kHz

シグナルディレイ:Less than 1.3ms INPUT to OUTPUT、 connect with DM3、 Dante Receive Latency set to 0.25ms(one way)、 Fs=96kHz; Less than 2.6ms INPUT to OUTPUT、 connect with DM3、 Dante Receive Latency set to 0.25ms(one way)、 Fs=48kHz

全高調波歪率:Less than 0.2% +4 dBu@20Hz-20kHz into 600Ω、 Gain=+66dB / Less than 0.05% +4dBU@20Hz-20kHz into 600Ω、 Gain=-6dB、 INPUT to OUTPUT、 Fs=88.2kHz、 96kHz; Less than 0.1% +4dBu@20Hz-20kHz into 600Ω、 Gain=+66dB / Less than 0.05% +4dBU@20Hz-20kHz into 600Ω、 Gain=-6dB、 INPUT to OUTPUT、 Fs=44.1kHz、 48kHz ※Measured with a -18dB/octave filter @80kHz

周波数特性:+0.5、 -1.5dB 20Hz-20kHz、 refer to the nominal output level @1kHz、 INPUT to OUTPUT

ダイナミックレンジ:108dB、 INPUT to OUTPUT、 Gain=-6dB / 110dB、 DA Converter、 Fs 96kHz; 108dB、 INPUT to OUTPUT、 Gain=-6dB / 112dB、 DA Converter、 Fs 48kHz

ハム＆ノイズレベル:

　入力換算ノイズ:-128dBu、 Gain=+66 dB、 Fs 96kHz、 48kHz(レベル測定にはA-Weightフィルター使用)

　出力残留ノイズ:-86dBu、 Fs 96kHz / -88dBu、 Fs 48kHz、 ST main off(レベル測定にはA-Weightフィルター使用)

クロストーク:-100dB、 adjacent INPUT/OUTPUT channels、 Input Gain = -6dB(測定には22kHz、 -30dB/Octのフィルターを使用)

熱放散:100-240V、 50/60Hz、 43.5kcal/h

電源電圧:100-240V、 50/60Hz

消費電力:50W

寸法:幅480mm×高さ88mm×奥行き364mm

質量:5.7kg

同梱品:取扱説明書、 電源コード、 ゴム脚 x4

その他:動作温度範囲: 0〜40℃、 保管温度範囲: -20〜60℃

※Tio1608-D2とサンプリング周波数「96kHz」に対応していないデジタルミキシングコンソールCL、QL、TFシリーズなどを連携するためには「Tio1608-D Compatibility Mode」に設定する必要があります。
