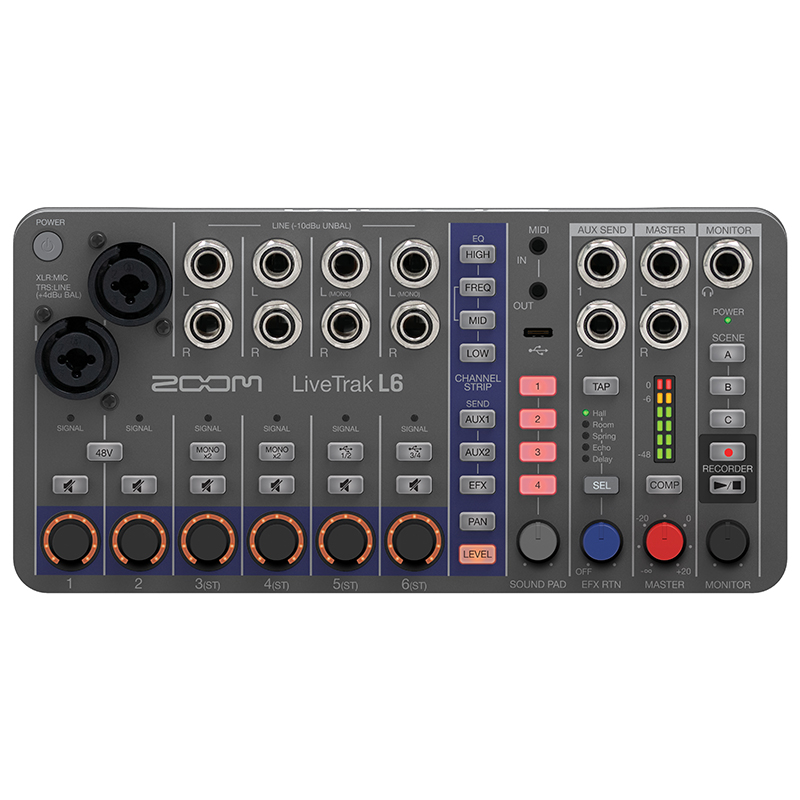

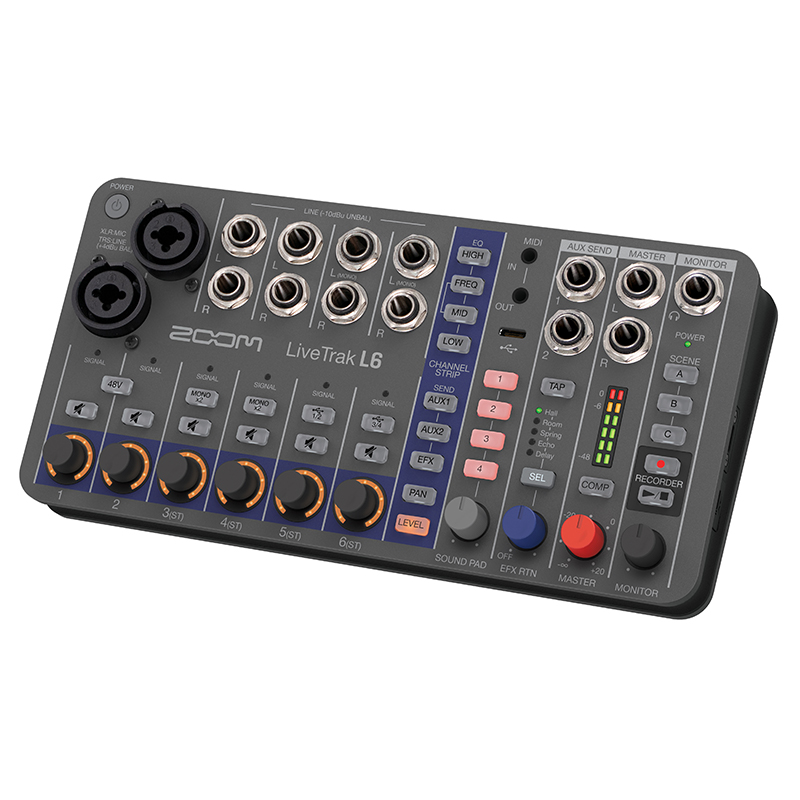

ZOOM LiveTrak L6

32bitフロート対応の、超コンパクトなLiveTrak

　『LiveTrak L6』は、デュアルAD回路と32bitフロート録音技術を搭載する世界初のデジタルミキサーです。10チャンネル分のオーディオ信号を入力し、microSDカード(別売)に最大12トラック(10トラック＋マスターL/R)の同時録音が行えます。XLR/TRSフォーン入力には、広大なダイナミックレンジと高いS/N比を実現するデュアルAD回路を搭載し、小さな音から大きな音まで、ゲイン調整不要で歪みのないクリアなオーディオ入力を実現。最終段にはレベルオーバーを防いで音圧を稼ぐマスターコンプを内蔵し、入力、ミックス、録音、出力のどの段階でも、耳障りな歪みの発生を回避します。

　他の機材と一緒に無理なく設置できる幅23cm/奥行き11cmのコンパクトボディで、デスクトップ上の限られたスペースを有効活用することができます。また、単3電池4本またはUSBモバイル電源で動作するバッテリー駆動設計により、ライブステージで複数のシンセサイザーをミキシングしたり、外出先でポッドキャストを収録したり、どこへでも手軽に持ち運んで活用できます。外部MIDI機器と連携できる3.5mm TRSフォーンのMIDI IN/OUT端子を備え、パソコンを使わずに複数のシンセサイザーを同期演奏させるマシンライブ用ミキサーとしても最適です。

　さらに、12イン/4アウト、32bitフロート対応のUSBオーディオ・インターフェース機能を搭載し、Windows/Mac/iOSデバイスでのレコーディングや、ライブ配信用ミキサーとしても利用可能。

　ポータブルでパワフル。どこにでも持ち運べる、歪みの発生しない10チャンネル仕様の32bitフロート対応ミキサー＆レコーダー『LiveTrak L6』新登場。

主な特長

・32bitフロート対応、10入力/12トラック録音が可能なデジタルミキサー＆レコーダー

・ゲイン調整不要で大きな音から小さな音まで録音できる、デュアルADコンバータ回路

・録音後に編集しても劣化しない、32bitフロート/48 kHzサンプリングのオーディオ録音

・マイクやライン機器(+4dBu)を接続できる２つのXLR/TRSフォーン入力

・シンセサイザーやエフェクターなどのライン機器(-10dBu)を接続できる8つのTSフォーン入力(ステレオ4chまたはモノラル6chの入力が可能)

・コンデンサーマイクが必要とする+48Vファンタム電源を供給可能(チャンネル1/2)

・各チャンネルの音量、音質、左右の定位を調節できるチャンネルエンコーダー

・各チャンネルの音質調整が行える、LOW/MID(中心周波数可変)/HIGHの3バンドEQ

・音の抜き差しで音楽的なパフォーマンスが行える、チャンネル別のMUTEキー

・5種類の内蔵センドエフェクト(Hall/Room/Spring/Echo/Delay)

・マスター出力のレベルオーバーを防いで音圧を稼ぐマスターコンプ搭載

・外部エフェクターを利用できる２系統のAUX SEND(PRE/POSTフェーダー出力を選択可)

・3種類のミキサー設定を保存できるシーンメモリ機能

・ジングルや効果音を任意のタイミングで鳴らせる4個のSOUND PAD

・外部MIDI機器と連携できる3.5mm TRSフォーンのMIDI IN/OUT端子

・Win/Mac/iOSで動作する、12イン/4アウト、32bitフロート対応のUSBオーディオ・インターフェース機能(ライブ配信しながら本体への同時録音が可能)

・USB-Cケーブル１本で接続するだけで、スマートフォン撮影動画の音声として利用可能

・SOUND PAD機能や本体の詳細設定が行える、Windows/Mac用アプリ「ZOOM L6 Editor」

・ヘッドフォンを接続できる、専用ボリューム付きモニターアウト端子

・記録メディアにmicroSDHC/microSDXCカードを採用(最大2TB対応/別売)

・単3アルカリ電池4本で約3時間駆動

・単3電池4本、ACアダプタ(AD-17付属)またはUSBモバイルバッテリーで駆動

・LiveTrak L6をユーロラックに組み込める、ラックマウントアダプタ(ERL-6)を別売

※Lightning端子搭載のiPhone/iPadへの接続は、Lightning to USB 3 カメラアダプタが別途必要

仕様

入出力チャンネル数

入力:

　MIC/LINE(モノラル):2

　LINE(ステレオ):4

出力:

　AUX SEND(モノラル):2

　MASTER(ステレオ):1

　MONITOR(ステレオ):1

入力

【MIC/LINE】

コネクタ:XLR/TRS コンボジャック×2(XLR:2番 HOT、TRS:TIP HOT)

入力ゲイン:調整不要(デュアルADコンバータ回路採用)

入力インピーダンス:

　XLR:3.8kΩ以上

　TRS:39kΩ以上

最大入力レベル:

　XLR:+4dBu

　TRS:+24dBu

ファンタム電源:

　+48V

　チャンネル合計10mA以下

【LINE】

コネクタ:TSフォンジャック×8

入力インピーダンス:10kΩ

最大入力レベル:+9dBu

出力

【AUX SEND】

コネクタ:TRSフォンジャック×2(インピーダンスバランス)

最大出力レベル:+9.5dBu

出力インピーダンス:147Ω

【MASTER】

コネクタ:TRSフォンジャック×2(バランス)

最大出力レベル:+15dBu

出力インピーダンス:147Ω

【MONITOR】

コネクタ:TRSフォンジャック

最大出力レベル:50mW + 50mW(63Ω負荷時)

出力インピーダンス:14.7Ω

バス

MASTER:1

AUX SEND:2

SEND EFX:1

チャンネルストリップ

3 BAND EQ:

　HIGH:10kHz、±15dB、シェルビング

　MID:100Hz〜8kHz、±15dB、ピーキング

　LOW:100Hz、±15dB、シェルビング

レベルメーター

6セグメント

センドエフェクト

5タイプ

レコーダー

最大同時録音トラック数:12

最大同時再生トラック数:2

録音フォーマット:WAV 48kHz、32-bit Float、モノラル/ステレオ

記録メディア:

　SDHC規格対応カード 4GB〜32GB(Class 10以上)

　SDXC規格対応カード 64GB〜1TB(Class 10以上)

オーディオインターフェース

入出力数:

　入力:12チャンネル

　出力:4チャンネル

サンプリング周波数:48kHz

ビット深度:32-bit Float/24bit

インターフェース:USB2.0 High Speed

カードリーダー

クラス:マスストレージクラス USB2.0 High Speed

サンプリング周波数

48kHz

周波数特性

20Hz〜20kHz / -1.0dB

入力換算ノイズ

-120dBu 以下(IHF-A)@150Ω input

電源

単三乾電池×4:アルカリ乾電池、ニッケル水素蓄電池、リチウム乾電池

ACアダプタ:ZOOM AD-17:DC 5V/1A　※USBバスパワー動作対応

消費電力:最大5W

外形寸法:223mm(W)×114mm(D)×46.5mm(H)

質量(本体のみ):526g

質量(電池含む):618g

同梱品:LiveTrak L6、ACアダプタ(AD-17)、USBケーブル

別売アクセサリ:汎用ソフトシェルケース(SCU-40)、ユーロラック・マウントアダプタ(ERL-6)、ダイナミックマイク(ZDM-1)、ポッドキャスト用マイクパック(ZDM-1PMP)、ペンシル型コンデンサーマイク・ペア(ZPC-1)、4ch ヘッドフォンアンプ(ZHA-4)

※0dBu＝0.775Vrms
